Multifunción lógica
Multifunción lógica, programación ultra simple sin código de programación.
A través de Internet / Intranet en tiempo real 24 horas al día los 365 días del año.
Multifunción
El punto fuerte del equipo 4LOG es la innovadora forma de programar las funciones internas sin la necesidad de saber ningún lenguaje de programación.
Simplemente con unos clics de ratón se puede programar retardos, temporizadores, actuaciones, contadores, comparadores de nivel etc... y encadenar funciones.
Todas las funciones tienen una o varias ENTRADAS y una o varias ACCIONES (activación desactivación de relés y / o variables más un aviso acústico).
Las posibles ENTRADAS para una función son:
Las entradas digitales (DIN1, DIN2, DIN3, DIN4)
Las variables internas (VAR1, VAR2, VAR3, VAR4)
Las salidas de relés (RA, RB, RC, RD)
Las entradas analógicas (AIN1, AIN2, AIN3, AIN4)
La ACCIÓN de una función normalmente será por el cambio de estado de la entrada seleccionada, Una función puede tener una a varias acciones dependiendo de los estados que tenga dicha función. En las acciones se programan los estados deseados de:
Los relés (R1, R2, R3, R4)
Las variables (VAR1, VAR2, VAR3, VAR4)
Salidas analógicas (DMMER1 y DIMMER2)
El aviso acústico (PITO).
Por ejemplo:
[X] RA = "1"
Activará el relé A
[X] RB = "0"
Desactivará el relé B
[ ] RC = "1/0"
Se hace caso omiso por no estar seleccionado
[X] DIMMER1 = 25%
Ajustará la salida analógica al 25% de su escala
[X] PITO = 1000 ms
Sonará el aviso acústico durante 1 segundo

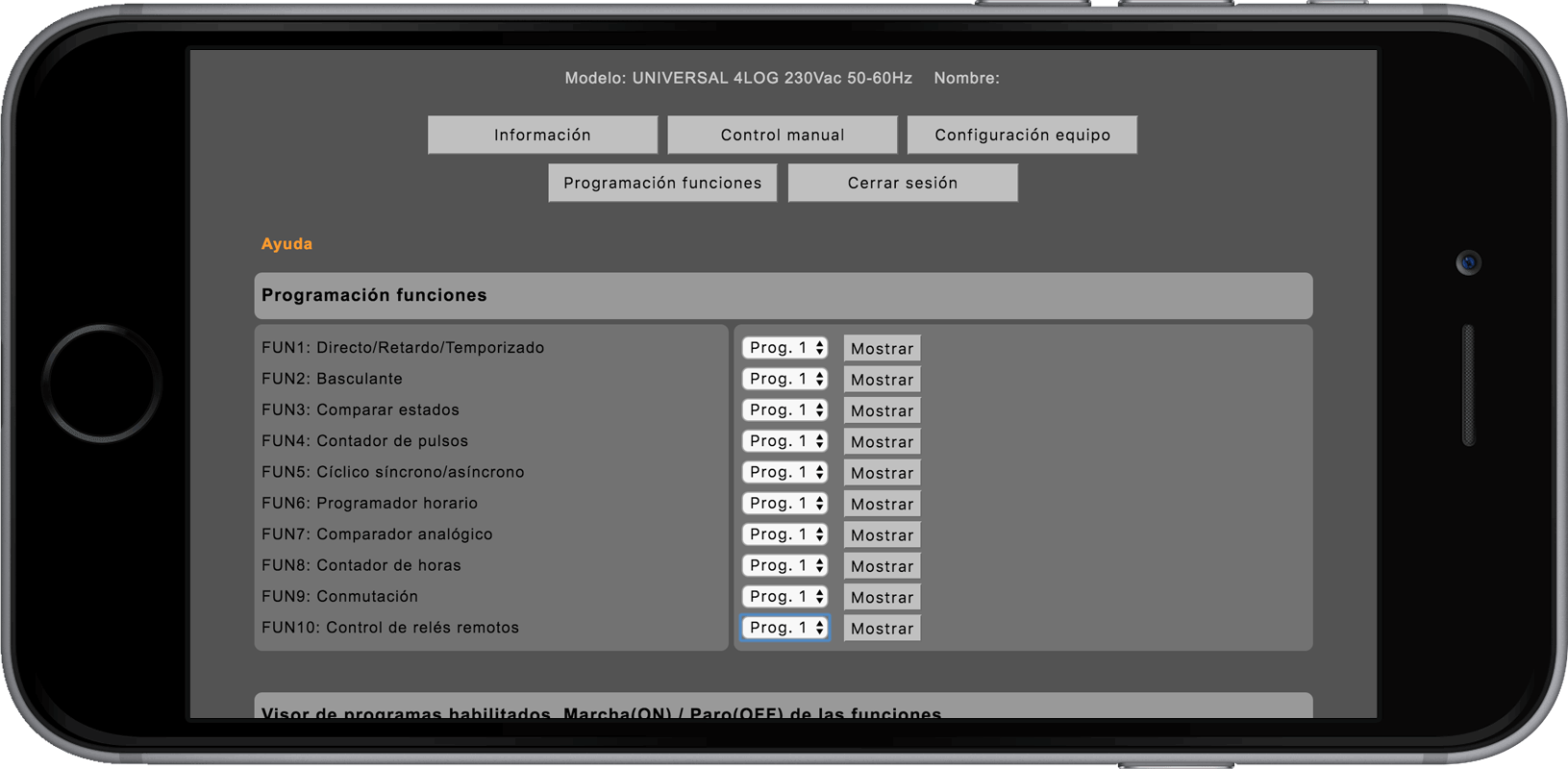

Conjunto de funciones integradas
El equipo 4LOG incorpora un conjunto de funciones lógicas y analógicas para la automatización de un proceso de entradas salidas. La programación de las funciones es simplemente visual, no es necesario tener conocimientos de programación en código. Simplemente con unos clics del ratón se puede programar retardos, temporizadores, actuaciones, contadores, comparadores de nivel, encadenar funciones etc.
Cada función integrada en el equipo esta cuadruplicada existen 4 programas iguales por cada una. Todas las funciones se ejecutan al mismo tiempo, es decir, trabajan de forma paralela, esto permite la implementación de más de un automatismo en un mismo equipo 4LOG.
Conjunto de funciones, 4 programas iguales por cada función:
Función 1:
Directo / retardo / temporizado
Función 2:
Basculante
Función 3:
Comparador de estados
Función 4:
Contador de pulsos
Función 5:
Cíclico síncrono / asíncrono
Función 6:
Programador horario
Función 7:
Comparador analógico
Función 8:
Contador de horas
Función 9:
Conmutación
Función 10:
Control de relés remotos
Ejemplos gráficos
