Familia universal de protección y Análisis de redes, telecontrolable con servidor WEB y Modbus TCP / IP
Rearmes automáticos con motor integrado. Visualización gráfica en tiempo real. Medidas AC / DC y AC+DC
Osciloscopio registrador de eventos con pre-trigger (memoria integrada 600 eventos)
Todo en un único módulo
Software de gestión para unidades UNIVERSAL+ 1
Analizadores de redes con sonda bobina Rogowski Trifásicos
El analizador para la compensación de armónicos
Analizadores de redes Trifásicos y Monofásicos con 6 líneas
¡Échales un vistazo!
Auto-aislador de sectores rearmable
Software de gestión para unidades UNIVERSAL+ 1
Analizadores de redes con sonda bobina Rogowski Trifásicos
El analizador para la compensación de armónicos
Analizadores de redes Trifásicos y Monofásicos con 6 líneas
¡Échales un vistazo!
Auto-aislador de sectores rearmable

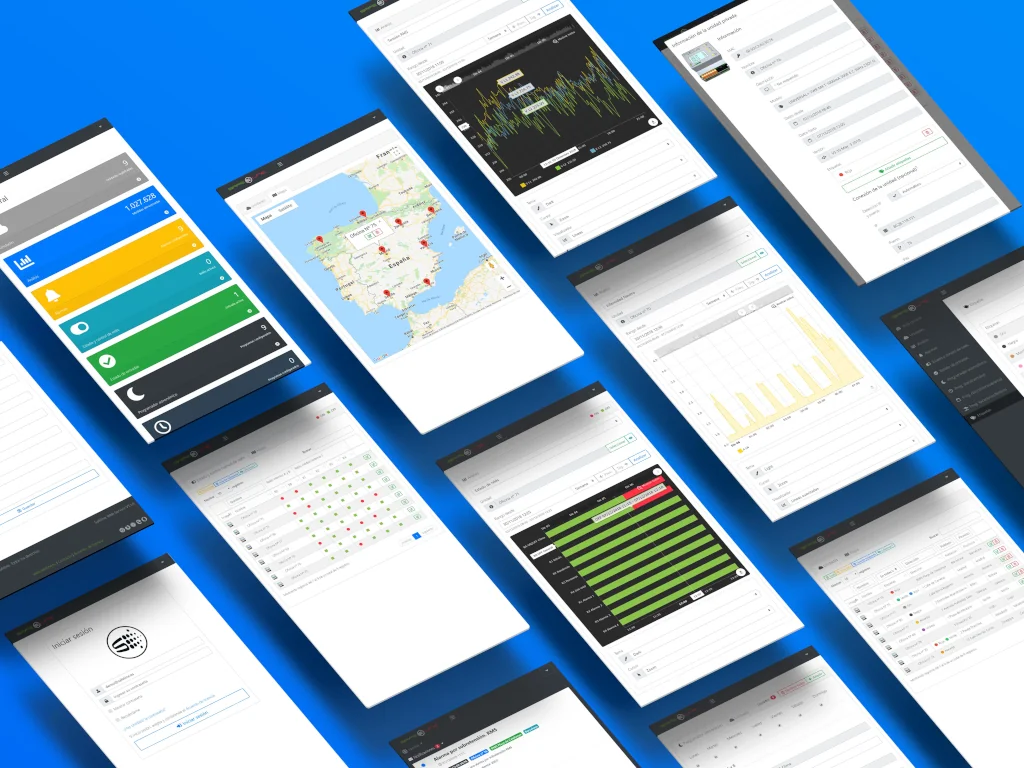

La última novedad en software de Safeline ya está a tu disposición mediante las últimas tecnologías de desarrollo
Gestione todas sus unidades de una forma cómoda y sencilla con la localización geográfica desde un mapa o sus potentes filtros dinámicos
Safeline Web Service le permite almacenar la información que envían las unidades Safeline, analizar las medidas gráficamente y los estados de las E/S mediante diagramas de gantt
Controle los relés de sus unidades manualmente o de forma automática gracias a sus múltiples programadores horarios - astronómico asignables a etiquetas (grupos de unidades)
Mantente informado las 24h del día del estado de todas tus unidades gracias a las notificaciones por e-mail de las alarmas configuradas
Más información sobre la instalación
Para desplegar correctamente la plataforma, el administrador del sistema debe instalar las siguientes distribuciones de software de código abierto:
MySQL 5.6
MongoDB Community Server 3.4
Oracle JDK 8
ATENCIÓN: Safeline no garantiza el correcto funcionamiento del software en versiones anteriores o posteriores a las citadas previamente.
Abrir el intérprete de comandos e inicializar el servicio MySQL.
> service mysql start
Crear una base de datos con cotejo “utf8_general_ci”, siendo swsbd el nombre por defecto de la base de datos en el fichero de configuración del proyecto.
> CREATE DATABASE swsbd CHARACTER SET utf8 COLLATE utf8_general_ci
En esta base de datos, se mantiene toda la estructura relacional necesaria para el software Safeline Web Service.
Posteriormente, en una nueva instancia del intérprete de comandos, inicializar el servicio MongoDb.
> service mongod start
A continuación, crear una base de datos nueva, siendo mongosws el nombre por defecto.
> use mongosws
En la base de datos no relacional se persisten:
Medidas, estados de las entradas / salidas e información / datos de todas las unidades que los envíen al servidor.
Los registros “Logs” que genera el sistema.
MUY IMPORTANTE: el administrador del sistema debe responsabilizarse de las copias de seguridad y del espacio disponible en disco.
En la descarga de los paquetes de software de Safeline Web Service se encuentran los siguientes directorios:
Backend. Contiene los ficheros necesarios para desplegar el servicio principal de Safeline Web Service. Se encarga de las siguientes funcionalidades:
Crear todas las tablas de la base de datos relacional en MySQL 5.6
Registrar el usuario administrador por defecto
Ofrecer un servicio de autenticación
Presentar al usuario las plantillas HTML5
Detección de las alarmas
Gestionar los relés de salida a través de los programadores horarios y el control manual
Generar notificaciones y el envío de e-mails al usuario
Rest. Contiene los ficheros para la puesta en marcha del servicio REST. Se encarga de las siguientes funcionalidades:
Inicializar la base de datos no relacional MongoDB 3.4
Desplegar un servicio de API REST
Registrar automáticamente las unidades en el sistema
Mantener la información, las medidas y el estado de las entradas / salidas de los equipos Sureline 7WR en la base de datos no relacional
El software Safeline Web Service consta de dos contenedores de aplicaciones en Java, con extensión “.jar” y cada uno de ellos tiene un archivo secundario de preconfiguración manual con extensión “.yml”. Es muy importante que, antes de proceder a la instalación y ejecución de los archivos “.jar”, se configuren correctamente los archivos “.yml”. Ver manual.
SAFELINE WEB SERVICE V1.1.0/
├── backend/
│ ├── backend-0.0.1-SNAPSHOT.jar
│ ├── backend-0.0.1-SNAPSHOT.jar.original
│ ├── application.yml
└── rest/
├── restservice-0.0.1-SNAPSHOT.jar
├── restservice-0.0.1-SNAPSHOT.original
└── application.yml
Una vez configurados los ficheros .yml, abrir el intérprete de comandos del sistema operativo y ejecutar el servicio Backend que se encuentra en el contenedor de aplicaciones Java “backend-0.0.1-SNAPSHOT.jar”.
> java –jar backend-0.0.1-SNAPSHOT.jar
Esperar hasta que el software muestre en el registro “Started BackendApplication”, indicando que el servicio se ha inicializado correctamente.
Posteriormente, abrir un nuevo intérprete de comandos y ejecutar el servicio Rest localizado en el contenedor de aplicaciones java “restservice-0.0.1-SNAPSHOT.jar”.
> java –jar restservice-0.0.1-SNAPSHOT.jar
Esperar hasta que el software muestre en el registro “Started RestserviceApplication”, indicando que el servicio se ha inicializado correctamente.
Acceder al equipo y Pulsar el botón “Configuración acceso”, desplazarse hasta el apartado “TCP/IP Configuración (Servidor remoto)” introducir la URL del servidor (IP pública) donde esté alojado el Safeline Web Service y marcar la casilla “Activado”. En el apartado nombre se recomienda anotar el número de oficina/instalación. Los campos de usuario y contraseña no son necesarios en este software. Introducir el PIN de usuario y pulsar botón “Guardar”.
Java 8
HTML 5
MongoDB 3.4
MySQL 5.6
Cada cinco minutos, los equipos envían automáticamente las medidas y estados I/O al servidor Safeline Web Service. Los datos quedan registrados en la base de datos del servidor para su análisis.
El Safeline Web Service autoregistra las unidades que le envían información.
Localización geográfica: Latitud, longitud, zona horaria, dirección, población, provincia, comunidad y país.
Diario / semanal astronómico: Para gestionar los relés de salida en el orto y ocaso según la zona horaria y la localización geográfica de cada unidad. Permite programar encendidos y apagados diarios mediante un algoritmo de alta precisión que calcula el orto (salida del sol) y el ocaso (puesta del sol) de cada día.
Diario / semanal: Permite programar encendidos y apagados según el día o días de la semana.
Diario / mensual / anual: Permite programar encendidos y apagados en un día / mes / año.
Diario / mensual / anual (vacaciones y festivos): Permite programar encendidos y apagados en un día / mes / año. Si coincide en el día en curso con cualquiera de los otros programadores horarios, este tiene prioridad, por tanto solo se ejecutará el programa vacaciones y festivos.
Mediante programador astronómico diario/semanal.
Mediante múltiples programadores horarios diario / semanal.
Mediante múltiples programadores horarios diario / mensual / anual.
Mediante múltiples programadores horarios diario / mensual / anual (vacaciones y festivos).
Mediante control manual directo.
Monitorización de estado de los relés de todas las unidades en forma de tabla.
Monitorización del estado de las entradas de todas las unidades en forma de tabla.
La plataforma permite analizar las medidas y estados I/O de las unidades mediante un gráfico. El usuario puede escoger visualizar en días, semanas o meses, así como el tipo de visualización (Líneas o Barras). Además permite hacer zoom hasta la escala mínima (cinco-minutal). Incluye valores máximos, mínimos y promediados.
El sistema permite configurar el valor de activación de alarma de cada una de las medidas.
Asignación de alarmas por cambio de estado en entrada lógica.
Las notificaciones/e-mails se envían vía Internet/intranet al producirse una alarma.
Las etiquetas contienen un color y un nombre. Por defecto, la plataforma crea unas etiquetas basadas en diez colores, con la finalidad de poder organizar y agrupar las unidades. Por otro lado, también se pueden añadir, editar nombre y color o eliminar las etiquetas para así poder personalizarlas.
La plataforma es bilingüe - inglés y español.
El diseño es adaptativo a diferentes resoluciones y tipos de pantallas, mostrando el contenido de una forma específica para cada dispositivo.
Los gráficos de las medidas permiten seleccionar un “template”, para poner un estilo oscuro o claro.
Tooltip automático: al pasar el puntero sobre las casillas de las tablas, aparece una ventana informativa.
1. Safeline Web Service es compatible con los modelos: UNIVERSAL+ 7WR M1, M2, M3, M4, ROGOWSKI M4, XREM, TH, 7WR MINI M4 y MINI BASIC con versión de Software V3.10 Jun 13 2018 o posterior.
Todos los nombres de marcas mencionados en el presente documento cumplen únicamente una función de referencia y el propósito de su mención no será relacionar a Safeline con estas empresas.
Los complementos aumentan las posibilidades de nuestros equipos, están situados en la nube,
se añaden y se actualizan automáticamente de forma gratuita y permiten la interacción de múltiples equipos.
Sin cuenta de usuario, sin complicaciones únicamente añada sus unidades.
Permite personalizar y organizar las medidas que necesite de multitud de equipos, para así poderlas comparar entre ellas en tiempo real.
¿Ha pensado en comparar el consumo de varios lugares? con este complemento solo tendrá que añadir las IPs de los equipos a comparar y listo!
Genere un informe sobre la información del equipo, el historial de energía de 3 años, medidas y el registrador log de sus equipos y expórtelos a pdf, excel o doc.

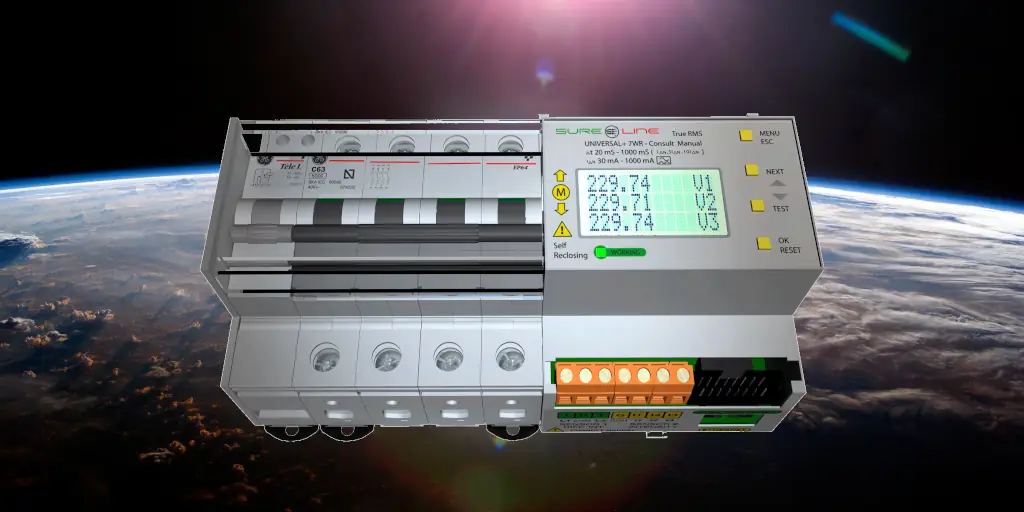

Equipo sureline, familia UNIVERSAL+ Servidor WEB dentro del equipo
Conexión al router o directamente a un ordenador mediante cable ethernet
Visualización y
programacion
desde:
Navegador WEB, compatible con smartphones, tablets, portátiles, etc.
Safeline Web Service, plataforma Web de gestión, análisis, registro y control con múltiples programadores horarios.
Software profesional DWP (DataWatchPro) gratuito de escritorio
Prestaciones incluidas en un equipo UNIVERSAL+ 7WR M1 (consultar manual)
Analice todo lo que consume su red eléctrica a través del navegador de una manera fácil, cómoda e intuitiva.
Podrá hacer click en la barra que elija y así acceder a un tiempo más concreto (mes, día, hora, min.).
En un mundo donde la electrónica moderna está cada vez más presente, surgen los problemas derivados a las oscilaciones armónicas producidos por el consumo de energía “no lineal”. Provocando una distorsión conocida como armónicos. La presencia de armónicos en una instalación eléctrica puede provocar muchos problemas, entre ellos: sobrecalentamientos, disminución del factor de potencia, acoplamientos en telecomunicaciones, reducción de la vida útil de los equipos electrónicos etc.
El Historial Thd-Hd-Var de Safeline, permite analizar los armónicos y la energía reactiva (incluye memoria de 14 meses) de manera fácil y cómoda a través de Internet sin necesidad de instalar software. Para posteriormente, saber qué equipo de compensación necesita para solventar el problema.
Registro de hdV(V)
(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)
Registro de hdI(A)
(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)
Registro de ThdV(%)
(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)
Registro de ThdI(%)
(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)
Registro de VAr
(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3
Registro de VArL
(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)
Registro de VArC
(L1, L2, L3 - ∑L1,2,3 - (ΣL1,2,3)/3)
Imagínese poder encender / apagar hasta 4 relés en el ocaso o en la salida del sol,
cuando se vaya de vacaciones o cuando usted decida.
Todo esto desde cualquier lugar a través de su navegador Web favorito. Gracias a nuestro software más avanzado y simple de usar.
Más información sobre su funcionamiento
Gracias al algoritmo de alta precisión que calcula automáticamente el equipo diariamente, el programador horario astronómico permite encender y apagar hasta 4 relés en la puesta y en la salida del sol. Por ejemplo, para gestionar el alumbrado.
Su funcionamiento es muy sencillo:
En el programador horario diario / semanal es donde van las acciones que se van a ejecutar todas las semanas. Este programador permite el encendido y el apagado de hasta 4 relés según el día o días de la semana en una hora específica.
Su funcionamiento es muy sencillo:
En el programador horario diario / mensual / anual es donde van las acciones más específicas, como por ejemplo, accionar el riego en los meses más secos. Este programador permite el encendido y el apagado de hasta 4 relés según el día, el mes y el año en una hora específica.
Su funcionamiento es muy sencillo:
En el programador horario diario / mensual / anual (Vacaciones) es donde se programan las acciones que se desea ejecutar en los días festivos. Hay que tener en cuenta que las acciones programadas en los otros programadores horarios no se ejecutarán cuando caen en un día festivo. No obstante, puede decidirse si el programador astronómico entra o no en vacaciones, tal y como se explica en la sección de ese programador.
Su funcionamiento es muy sencillo:
Multi interruptor horario astronómico programable vía Internet / Intranet con 4 relés de salida independientes
Programación fácil, clara y simple, con función de exportar e importar archivos de programación
Contador de número de horas de encendido por relé, información y control manual de relés (ON/OFF)
- Diario / semanal astronómico
- Diario / semanal (512 programas)
- Diario / mensual / anual (2048 programas)
- Diario / mensual / anual (vacaciones, festivos..., 512 programas)
Con nuestros productos hacemos que la energía sea:
¿Por qué conformarse con las medidas y protecciones tradicionales cuando puedes tenerlas todas?
En safeline ofrecemos centenares de parámetros de medición y 30 protecciones simultáneas.
Para poder proteger correctamente, el equipo protector debe soportar las sobretensiones.
Los equipos Sureline (230V) soportan sobretensiones de 450V permanentes y 1000V Pk.
Únicamente Safeline incorpora en un equipo de sólo 4 módulos su propio y excepcional motor rearmador de 100.000 operaciones.
Utiliza componentes de alta calidad y conectores suizos bañados en oro para una máxima durabilidad y fiabilidad.
Ínfimo consumo de energía (1 - 1,5W) y baja temperatura de funcionamiento.
